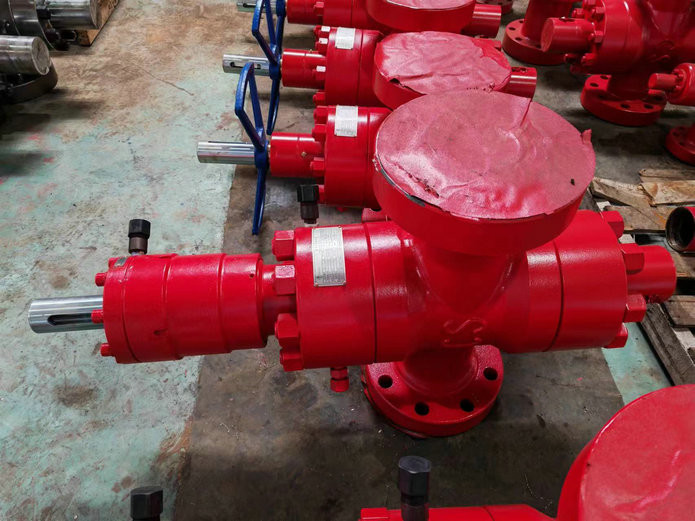

2 9/16" 10000psi дроссельно-забойный коллектор для бурового оборудования
Коллектор Choke & Kill Основные параметры
· Среда: нефть, газ, буровой раствор.
· PSL: от PSL1 до PSL4.
· MC: EE, FF, HH.
· Рабочее давление (PSI): 2000, 3000, 5000, 10000, 15000.
· Основное отверстие: 2-1/16'', 2-9/16'', 3-1/8'' (3-1/16''), 4-1/16''.
· Соответствует API 16C.
Параметр коллектора дроссельной заслонки и глушителя
| Тип |
Рабочее давление |
Диаметр основного отверстия |
Байпас диам. |
Примечания |
| (пси) |
На.) |
(В.) |
| YG140 |
20000 |
4 1/16 дюйма 3 1/16 дюйма 2 9/16 дюйма 2 1/16 дюйма |
3 1/16 дюйма 2 1/16 дюйма 2 9/16 дюйма |
Различные типы комбинаций могут быть предоставлены в соответствии с требованиями |
| YG105 |
15000 |
4 1/16 дюйма 3 1/16 дюйма 2 9/16 дюйма 2 1/16 дюйма |
3 1/16 дюйма 2 9/16 дюйма 2 1/16 дюйма |
| YG70 |
10000 |
4 1/16 дюйма 3 1/16 дюйма 2 9/16 дюйма 2 1/16 дюйма |
4 1/16 дюйма 3 1/16 дюйма 2 9/16 дюйма 2 1/16 дюйма |
| YG35 |
5000 |
4 1/16 дюйма 3 1/8 дюйма 2 9/16 дюйма 2 1/16 дюйма |
4 1/16 дюйма 3 1/8 дюйма 2 9/16 дюйма 2 1/16 дюйма |
| YG21 |
3000 |
4 1/16 дюйма 3 1/8 дюйма 2 9/16 дюйма 2 1/16 дюйма |
4 1/16 дюйма 3 1/8 дюйма 2 9/16 дюйма 2 1/16 дюйма |
Конфигурация
Штуцерный манифольд состоит из дроссельных клапанов, задвижек, линейных труб, фитингов, манометров и других компонентов.
Принципы работы коллектора Choke & Kill
Когда давление внутри скважины повышается, открытие/закрытие штуцерных клапанов (включая ручные штуцеры, гидравлические штуцеры и принудительные штуцеры) на штуцерном манифольде может привести к выпуску жидкости внутри скважины для контроля давления в обсадной колонне, которая может быть напрямую сброшена. через задвижку, если давление в корпусе достаточно высокое.
4. Номинальное давление
Коллектор глушения доступен с номинальным давлением 2000 фунтов на квадратный дюйм, 3000 фунтов на квадратный дюйм, 5000 фунтов на квадратный дюйм, 10000 фунтов на квадратный дюйм и 15000 фунтов на квадратный дюйм, а также может быть доступен по запросу клиента.
Инструкция по эксплуатации
(1) Рабочее давление всех компонентов штуцерного манифольда должно быть совместимо с рабочим давлением используемой трубы противовыбросового превентора.
(2) Дроссельный манифольд должен быть установлен в месте, доступном для оператора.Испытание под давлением должно быть выполнено перед установкой, и испытательное давление седла должно быть равно номинальному рабочему давлению.
(3) Линейная труба должна быть максимально ровной и прямой.В случае поворота магистральной трубы следует использовать 120-градусную стальную изогнутую трубу.Отверстие трубопровода должно быть достаточно большим.
(4) Должен быть установлен манометр.
(5) Зимой дроссельный коллектор может работать при низких температурах.
