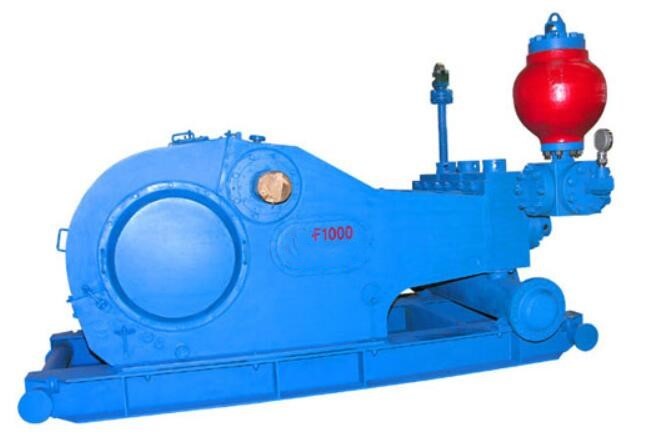

Насос бурового раствора F1000 1000HP Reciprocating насос положительного смещения
Спецификация Reciprocating насос положительного смещения:
Расклассифицированная сила входного сигнала: 746 kW (HP 1000)
Ход в минуту: 140 SPM
Длина хода: 254 mm (10")
Коэффициент шестерни: 4.207:1
Максимальное давление работы: 34,5 MPa (5000 psi)
Клапан: API#6
Размер Max.Liner: 171,4 mm (6 3/4")
Фланец входа всасывания: фланец 304,8 mm (12")
Фланец водоотводного отверстия: фланец 130,2 mm (5 1/8"), MPa 34,5 (5000 psi)
Общий размер (L×W×H): 4267×2350×1862 mm3 (ft3 14×7.71×6.11)
Приблизительный вес: 16542 kg (36469 lb)
Параметры Reciprocating насос положительного смещения
| Размер вкладыша |
в |
6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 |
4 1/2 |
| Давление разрядки |
Mpa |
16,4
|
17,6
|
19,1
|
20,7
|
24,6
|
29,8
|
34,5
|
| psi |
2380
|
2550
|
2770
|
3000
|
3570
|
4320
|
5000
|
Ход в минуту
(SPM) |
Сила
KW (HP) |
Смещение L/s (GPM) |
|
| 150 |
|
|
|
|
|
|
|
19,50
(309,0)
|
| 140 |
|
|
|
|
|
|
|
18,2
(288,4)
|
| 130 |
|
|
|
|
|
|
|
16,9
(267,8)
|
| 120 |
|
|
|
|
|
|
|
15,6
(247,2)
|
| 110 |
|
|
|
|
|
|
|
14,3
(226,6)
|
| 110 |
533
(714)
|
29,28
(464,0)
|
27,14
(430,1)
|
25,14
(398,4)
|
23,14
(366,7)
|
19,43
(307,9)
|
16,07
(254,7)
|
13
(206,0)
|
| 1 |
|
|
|
|
|
|
|
0,130
(2,06)
|
| --Эксплуатационные данные высчитаны эффективностью 90% механической и эффективностью 100% объемной. |
|
| --* представить рекомендательную силу SPM и входного сигнала когда насос грязи побежит непрерывно. |
|
Reciprocating детали насоса положительного смещения
Пары шестерни
Оно принимает передачу шестерни gbone herrina с более большим вращающим моментом передачи
и стабилизированное представление.
Рамка
Рамка сварена со стальными пластинами. Гнездо подшипника вала шестерни и
верхние и нижние места кривошина сделаны из литой стали и
рамка обработана для того чтобы исключить стресс после сваривать, поэтому, она имеет хорошее
жесткость и прочность. Нижнее место кривошина принимает плит-усиленный
структуры. Необходимые системы грязевика и нефтепровода масла в пределах
рамка машины, который использованы для охлаждать и смазки.

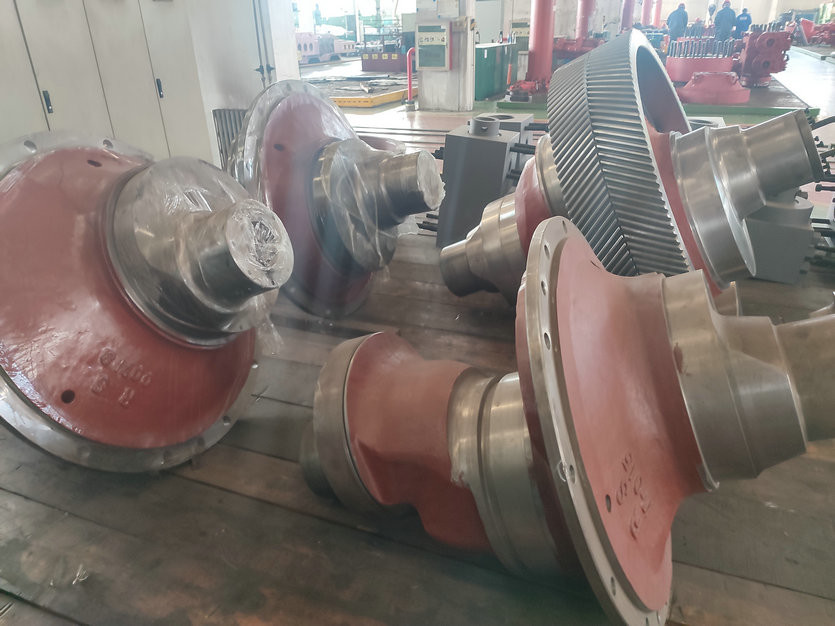

Кривошин
Кривошин сделан из брошенной легированной стали. Внутренняя скважина
шевронная шестерня и кривошин соединены совместно взаимодействием
приспособленный и прикрепленный болтами и подгаечниками. Обе стороны кривошина
оборудованный с подшипниками ролика двух-строки сферически к сердцу к
обеспечьте стабильность в деятельности и улучшить величину наибольшей допускаемой нагрузки на опору.
Вал шестерни
Оно сделано ковать легированную сталь. На вале, шевронная шестерня
чей поверхности зуба средней твердости. Расширение вала на
оба конца, где колеса или цепные шкивы пояса могут быть установлены.
Крейцкопф
Объединенный крейцкопф брошен с узелковым литым железом, поэтому крейцкопфом
имеет хорошее сопротивление ссадины. Отдельно от сверля насосов RS-F500, которые
примите структуру трубки проводника, все другие направляющие ползуна составьте
верхний и нижний проводник. Набивки могут быть добавлены под крейцкопфом
проводник для того чтобы отрегулировать концентричность. Штанга расширения соединена с
крейцкопф фланцом со штырем обеспечить концентричность
крейцкопф и штанга расширения. Упаковка принимает двойное запечатывание
структура, которая осуществляет хорошее представление уплотнения.
