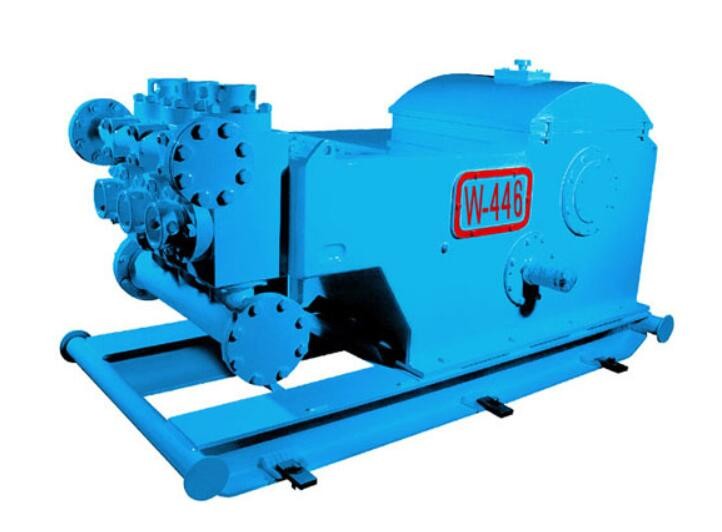

Буровая вышка насоса грязи W-446 определяет действовать
Спецификация буровой вышки насоса грязи W-446:
Расклассифицированный kW силы входного сигнала 373 (HP 500)
Ход согласно с минута 260 SPM
Непрерывные идущие 220 SPM
Длина хода 6"
4.578:1 коэффициента шестерни
Максимальное давление работы 3000 psi
Клапан API #4
Максимальн Вкладыш Размер 6"
Фланец 8" входа всасывания фланец
Фланец 2 водоотводного отверстия 1/16» фланцов, 5000 psi
Размер 3,75" вала шестерни
Ft3 8.13×4×3.62 общего размера (L×W×H)
Приблизительный вес 9950 lb
Параметры буровой вышки насоса грязи W-446
| Размер вкладыша |
в |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Давление разрядки |
MPa |
9,3 |
10,1 |
11,0 |
12,1 |
13,4 |
16,5 |
20,7 |
| psi |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Ход в мельчайшее SPM |
KW силы (HP) |
Смещение L/s (GPM) |
| 260 |
373
(500)
|
36,1
(572,2)
|
33,2
(526,2)
|
30,4
(481,4)
|
27,7
(439,0)
|
25,1
(397,8)
|
20,3
(321,8)
|
16,1
(255,2)
|
| 220 |
316
(423)
|
30,6
(485,0)
|
28,1
(445,4)
|
25,7
(407,3)
|
23,4
(370,9)
|
21,2
(336,0)
|
17,2
(272,6)
|
13,6
(215,6)
|
| 180 |
258
(346)
|
25,0
(396,3)
|
23,0
(364,6)
|
21,0
(332,9)
|
19,2
(304,3)
|
17,4
(275,8)
|
14,1
(223,5)
|
11,1
(175,9)
|
| 140 |
201
(269)
|
19,5
(309,1)
|
17,9
(283,7)
|
16,4
(259,9)
|
14,9
(236,2)
|
13,5
(214,0)
|
10,9
(172,8)
|
8,6
(136,3)
|
| 100 |
143
(192)
|
13,9
(220,3)
|
12,8
(202,9)
|
11,7
(185,4)
|
10,6
(168,0)
|
9,7
(153,7)
|
7,8
(123,6)
|
6,2
(98,3)
|
| 60 |
86
(115)
|
8,3
(131,6)
|
7,7
(120,5)
|
7,0
(111,0)
|
6,4
(101,4)
|
5,8
(91,9)
|
4,7
(74,5)
|
3,7
(58,6)
|
| 1 |
1,43
(1,92)
|
0,139
(2,203)
|
0,128
(2,029)
|
0,117
(1,854)
|
0,106
(1,680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ●Эксплуатационные данные высчитаны эффективностью 90% механической и эффективностью 100% объемной. |
| Размер вкладыша |
в |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Смещение |
gal/возбуждает |
2,205 |
2,025 |
1,851 |
1,686 |
1,527 |
1,239 |
0,980 |
| L/s |
30,6 |
28,1 |
25,7 |
23,4 |
21,2 |
17,2 |
13,6 |
| Давление разрядки |
psi |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11,0 |
11,9 |
13,1 |
14,3 |
15,8 |
19,5 |
20,7 |
| ●Эксплуатационные данные высчитаны spm 220. |
Детали буровой вышки насоса грязи W-446
Рамка
Рамки буровой вышки насоса грязи сварены со стальными пластинами и обработаны к
исключите стресс после сваривать, поэтому. Усиленные плиты на местах
кривошина и главного подшипника так, что они будут иметь хорошие жесткость и прочность.
Кривошин
Кривошин буровой вышки насоса грязи в сбалансированной структуре со сваренными выкованными частями. Оно
светлый и смогите работать ровно без вибрации. Обе стороны
кривошин оборудован с двух-выравнивать сферически подшипники ролика для обеспечения стабильности в деятельности и для того чтобы улучшить свою величину наибольшей допускаемой нагрузки на опору.
Вал шестерни
Оно сделано легированной стали кузницы, шевронные шестерни (интеграл) подвергается механической обработке
на вале и ем принимает среднетвердую поверхность зуба. Вал
расширение на оба концы, где шкивы или цепные шкивы колокола могут быть установлены.
Крейцкопф
Крейцкопф буровой вышки насоса грязи сделан цельного бросания с узелковым литым железом, поэтому
крейцкопф имеет хорошее сопротивление ссадины. Структура верхнего и нижнего
наведение принято для крейцкопфов для того чтобы отрегулировать концентричность мимо
добавление набивки на нижнем наведении. Штанги расширения соединены
к крейцкопфам болтами с буртиком с отверстиями штыря, обеспечить
концентричность крейцкопфа и штаног расширения. Упаковка принимает
структура запечатывания двойного слоя, которая осуществляет хорошее представление уплотнения.
Жидкий цилиндр
Цилиндр буровой вышки насоса грязи сделан из легированной стали кузницы и принимает прям-путь
структура. Гидравлический цилиндр имеют небольшой размер и высокообъемное
эффективность. Поверхность цилиндра обработана химическим осаждением металла в ordtoase коррозионная устойчивость. 3 гидравлических цилиндра a
насос заменим.
Вкладыш
(500HP) буровая вышка насоса грязи W440/446 имеет такой же вкладыш O.D. Вкладыши
установленный плотно на конечной грани гидравлического цилиндра путем использование прямоугольности
покрывать и болты. Герметизировать между вкладышем и гидравлическим цилиндром
осуществленный прямоугольными резиновыми набивками.
