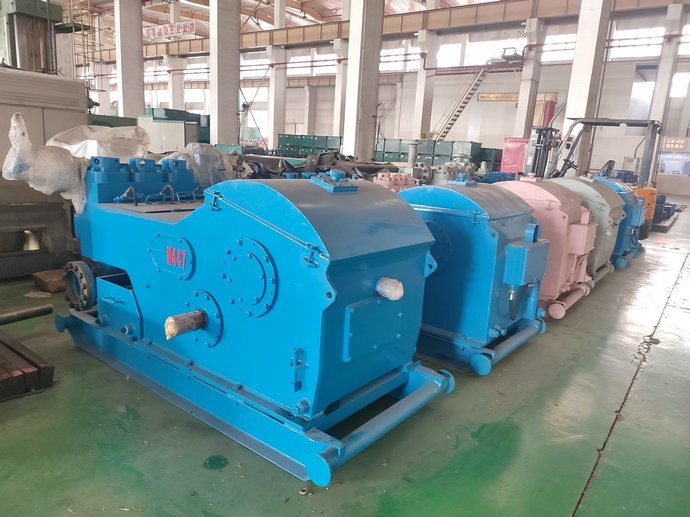

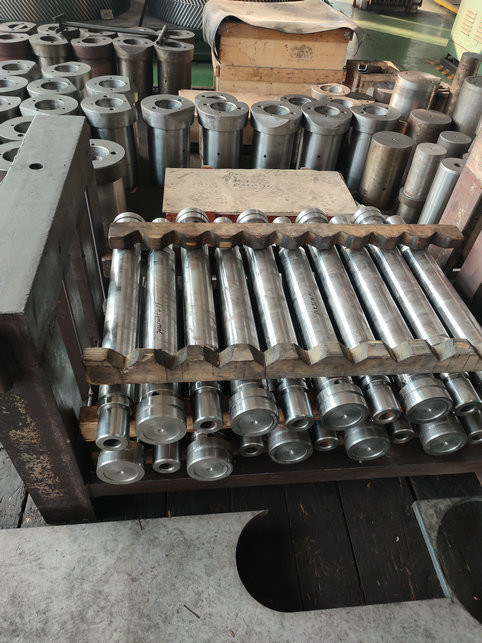

Насос грязи буровой вышки W-447 для геологохимический искать
Насос грязи буровой вышки W-447 один из основных механизмов для геологохимический искать. Пока бурение керна, насос
поставки сверля отверстие с достаточными slurry тома или водой чистки и делают ее обеспечить циркуляцию в сверля отверстии для того чтобы снести твердые частицы утеса до земли, сделать дно из сверля отверстия чистый, охладить и для того чтобы смазать сверля инструменты, для защиты стены сверля отверстия и для того чтобы помочь просверлить более быстро. Так представление насоса грязи буровой вышки W-447 влияет на эффективность сверлить и безопасности в продукции сразу.
Спецификация насоса грязи буровой вышки W-447:
Расклассифицированная сила входного сигнала: 373 kW (HP 500) максимального.
Ход в минуту: 240 длин SPMStroke: 180 mm (7")
Шестерня Ratio4.578: 1
Максимальное давление работы: MPa 21 (3000 psi)
Клапан: API#6
Конец прута поршеня: API#SA4
Размер Max.Liner: 165,1 mm (6 1/2»)
Фланец входа всасывания: фланец 203,2 mm (8")
Фланец водоотводного отверстия: фланец 52,4 mm (2 1/16»), MPa 34,5 (5000 psi)
Размер вала шестерни: 95,2 mm (3,75")
Общий размер (L×WxH): 2550×1245×1305 mm3 (ft3 8.37×4.08×4.28)
Приблизительный вес: 4850 kg (10692 lb)
Параметры насоса грязи буровой вышки W-447
| Размер вкладыша |
в |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| Давление разрядки |
MPa |
7,3 |
8,0 |
8,6 |
10,3 |
12,4 |
15,3 |
19,4 |
20,7 |
| psi |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| Ход в мельчайшее SPM |
KW силы (HP) |
Смещение L/s (GPM) |
| 240 |
373
(500)
|
45,7
(724,3)
|
42,2
(668,9)
|
38,9
(616,6)
|
32,7
(518,3)
|
27,0
(428,0)
|
21,9
(347,1)
|
17,3
(274,2)
|
13,2
(209,2)
|
| 220 |
342
(458)
|
41,9
(664,1)
|
38,7
(613,4)
|
35,7
(565,8)
|
30,0
(475,5)
|
24,8
(393,1)
|
20,1
(318,6)
|
15,9
(252,0)
|
12,1
(191,8)
|
| 200 |
311
(417)
|
38,1
(603,9)
|
35,2
(557,9)
|
32,4
(513,5)
|
27,3
(432,7)
|
22,5
(356,6)
|
18,2
(288,5)
|
14,4
(228,2)
|
11,0
(174,4)
|
| 180 |
280
(375)
|
34,3
(543,7)
|
31,7
(502,4)
|
29,2
(462,8)
|
24,5
(388,3)
|
20,3
(321,8)
|
16,4
(259,9)
|
13,0
(206,1)
|
9,9
(156,9)
|
| 160 |
249
(333)
|
30,5
(483,4)
|
28,2
(447,0)
|
25,9
(410,5)
|
21,8
(345,5)
|
18,0
(285,3)
|
14,6
(231,4)
|
11,5
(182,3)
|
8,8
(139,5)
|
| 100 |
155
(208)
|
19,0
(301,2)
|
17,6
(279,0)
|
16,2
(256,8)
|
13,6
(215,6)
|
11,3
(179,1)
|
9,1
(144,2)
|
7,2
(114,1)
|
5,5
(87,2)
|
| 1 |
1,55
(2,08)
|
0,190
(3,012)
|
0,176
(2,790)
|
0,162
(2,568)
|
0,136
(2,156)
|
0,113
(1,791)
|
0,091
(1,442)
|
0,072
(1,141)
|
0,055
(0,872)
|
| ●Эксплуатационные данные высчитаны эффективностью 90% механической и эффективностью 100% объемной. |
Детали насоса грязи буровой вышки W-447
Рамка
Рамки буровой вышки насоса грязи сварены со стальными пластинами и обработаны к
исключите стресс после сваривать, поэтому. Усиленные плиты на местах
кривошина и главного подшипника так, что они будут иметь хорошие жесткость и прочность.
Кривошин
Кривошин буровой вышки насоса грязи в сбалансированной структуре со сваренными выкованными частями. Оно
светлый и смогите работать ровно без вибрации. Обе стороны
кривошин оборудован с двух-выравнивать сферически подшипники ролика для обеспечения стабильности в деятельности и для того чтобы улучшить свою величину наибольшей допускаемой нагрузки на опору.
Вал шестерни
Оно сделано легированной стали кузницы, шевронные шестерни (интеграл) подвергается механической обработке
на вале и ем принимает среднетвердую поверхность зуба. Вал
расширение на оба концы, где шкивы или цепные шкивы колокола могут быть установлены.
Крейцкопф
Крейцкопф сделан цельного бросания с узелковым литым железом, поэтому
крейцкопф имеет хорошее сопротивление ссадины. Структура верхнего и нижнего
наведение принято для крейцкопфов для того чтобы отрегулировать концентричность мимо
добавление набивки на нижнем наведении. Штанги расширения соединены
к крейцкопфам болтами с буртиком с отверстиями штыря, обеспечить
концентричность крейцкопфа и штаног расширения. Упаковка принимает
двухслойная герметизируя структура, которая осуществляет хорошее представление уплотнения.
Жидкий цилиндр
Цилиндр сделан из легированной стали кузницы и принимает прям-путь
структура. Гидравлический цилиндр имеют небольшой размер и высокообъемное
эффективность. Поверхность цилиндра обработана химическим осаждением металла в черепахе коррозионная устойчивость. 3 гидравлических цилиндра a
насос заменим.
Вкладыш
(500HP) буровая вышка насоса грязи W440/446 имеет такой же вкладыш O.D. Вкладыши
установленный плотно на конечной грани гидравлического цилиндра путем использование прямоугольности
покрывать и болты. Герметизировать между вкладышем и гидравлическим цилиндром
осуществленный прямоугольными резиновыми набивками.
Система смазки
Насос принимает, который принудили смазку. В масляном баке, масло шестерни
насос, который передает масло давления наведению крейцкопфов так же, как
подшипники, осуществить, который принудили смазку и охлаждать.
Распыляя система
Буровая вышка насоса грязи принимает с электроприводом распыляя систему
