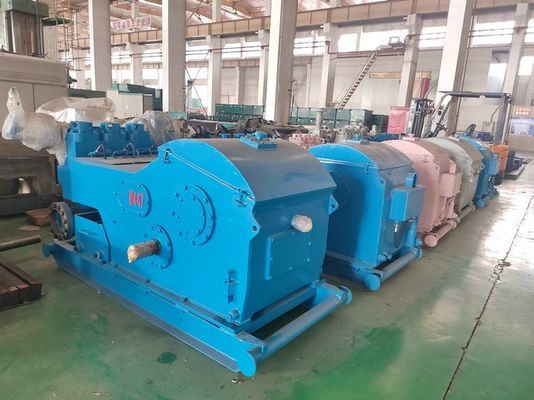

Длинноходовая разрядка насоса грязи буровой установки F800 большая
Введение
Насос грязи буровой установки F800 тверд и компактирован с превосходным представлением, которое применяется к высокому давлению насоса и большой разрядке для хороший сверлить в месторождениях нефти. Этот насос грязи буровой установки F800 имеет длинноходовые ряды и малые количества ходов так, что они смогут улучшить представление входа насоса и расширить жизнь легк-сломленных частей, кроме того, структура воздушной подушки выдвинута и надежнася.
Особенности динамического конца: передача колеса -шестерни без слота, кривошина легированной стали общего, динамический конец смазана с, который принудили и брызнутые смазывая маслом.
Рамка насоса грязи буровой установки F800 сделана сваренного сброса стальной пластины и стресса обработанного для того чтобы получить хорошую ригидность и высокопрочный. Место где подшипник кривошина приспособлен усилено путем использование ребристых плит. Рамка обеспечена с необходимым тазом масла и системой пути масла для охлаждая и смазывая цели.
Длинноходовые спецификации насоса грязи буровой установки F800.
| Размер вкладыша | в | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| Давление разрядки | Mpa | 14,6 | 15,8 | 17,2 | 20,4 | 24,7 | 30,5 | 34,5 |
| psi | 2118 | 2290 | 2495 | 2915 | 3582 | 4424 | 5000 | |
| Ход в минуту (SPM) |
Сила KW (HP) |
Смещение L/s (GPM) | ||||||
| 160 | 636 (853) |
39,21 (621,4) |
36,26 (574,7) |
33,41 (529,5) |
28,07 (444,9) |
23,2 (367,7) |
18,79 (297,8) |
14,85 (235,2) |
| *150 | *597 (800) |
36,76 (582,6) |
34 (538,9) |
31,32 (496,4) |
26,32 (417,1) |
21,75 (344,7) |
17,62 (279,2) |
13,92 (220,6) |
| 140 | 557,2 (693,3) |
34,3 (543,6) |
31,73 (502,9) |
29,23 (463,3) |
24,57 (389,4) |
20,3 (321,7) |
16,45 (260,7) |
12,99 (205,8) |
| 130 | 517,4 (693,3) |
31,85 (504,8) |
29,47 (467,1) |
27,14 (430,1) |
22,81 (361,5) |
18,85 (298,7) |
15,27 (242,0) |
12,06 (191,1) |
| 120 | 477,6 (640) |
29,4 (465,9) |
27,2 (431,1) |
25,06 (397,2) |
21,06 (333,8) |
17,4 (275,7) |
14,1 (223,4) |
11,14 (176,5) |
| 110 | 437,8 (587,7) |
26,95 (427,1) |
24,93 (395,1) |
22,97 (364,0) |
19,3 (305,9) |
15,95 (252,8) |
12,92 (204,7) |
10,21 (161,8) |
| 1 | 3,98 (5,33) |
0,245 (3,88) |
0,227 (3,59) |
0,209 (3,31) |
0,175 (2,77) |
0,145 (2,29) |
0,117 (1,85) |
0,093 (1,47) |
| --Эксплуатационные данные высчитаны эффективностью 90% механической и эффективностью 100% объемной. | ||||||||
| --* представить рекомендательную силу SPM и входного сигнала когда насос грязи побежит непрерывно. | ||||||||
Детали длинноходового насоса грязи буровой установки F800
