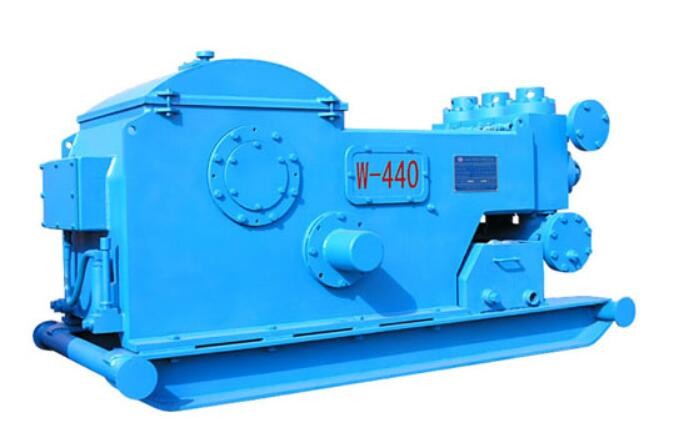

Triplex одиночный действующий насос грязи буровой вышки W-440
Спецификация насоса грязи буровой вышки W-440:
Расклассифицированная сила входного сигнала: минута 328 kW (440 HP) Максимальн Хода В: Ход 320 SPMContinuous работая: 220 длин SPMStroke: 152,4 mm (6")
Шестерня Ratio4.578: 1
Максимальное давление работы: 34,5 клапан MPa (5000 psi): API#4
Конец прута поршеня: API #SA2
Размер Max.Liner: 114,3 mm (4 1/2»)
Фланец входа всасывания: 152,4 mm (6") фланец 150 lb
Фланец водоотводного отверстия: фланец 52,4 mm (2 1/16»), 5000 psi) общий размер 34,5 MPa ((LxW×H): вес 2478×1219×1103 mm3 (ft3 8.13×4×3.62) приблизительный: 4463 kg (9839 lb)
Параметры насоса грязи буровой вышки W-440
| Размер вкладыша |
в |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Давление разрядки |
MPa |
11,8 |
13,2 |
14,9 |
17,0 |
19,5 |
26,6 |
| psi |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Ход в мельчайшее SPM |
KW силы (HP) |
Смещение L/s (GPM) |
| 320 |
328
(440)
|
25,0
(396,3)
|
22,3
(353,5)
|
19,8
(313,8)
|
17,4
(275,8)
|
15,1
(239,3)
|
11,1
(175,9)
|
| 270 |
277
(371)
|
21,1
(334,4)
|
18,8
(298,0)
|
16,7
(264,7)
|
14,7
(233,0)
|
12,8
(202,9)
|
9,4
(149,0)
|
| 220 |
226
(303)
|
17,2
(272,6)
|
15,3
(242,5)
|
13,6
(215,6)
|
11,9
(188,6)
|
10,4
(164,8)
|
7,6
(120,5)
|
| 170 |
174
(234)
|
13,3
(210,8)
|
11,9
(188,6)
|
10,5
(166,4)
|
9,2
(145,8)
|
8,0
(126,8)
|
5,9
(93,5)
|
| 120 |
123
(165)
|
9,4
(149,0)
|
8,4
(133,1)
|
7,4
(117,3)
|
6,5
(103,0)
|
5,7
(90,3)
|
4,2
(66,6)
|
| 70 |
72
(96)
|
5,5
(87,2)
|
4,9
(77,7)
|
4,3
(68,2)
|
3,8
(60,2)
|
3,3
(52,3)
|
2,4
(38,0)
|
| 1 |
1,03
(1,38)
|
0,078
(1,236)
|
0,070
(1,110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ●Эксплуатационные данные высчитаны эффективностью 90% механической и эффективностью 100% объемной. |
| Размер вкладыша |
в |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Смещение |
gal/возбуждает |
1,239 |
1,102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/s |
17,2 |
15,3 |
13,6 |
11,9 |
10,4 |
7,6 |
| Давление разрядки |
psi |
2494 |
2798,5 |
3146,5 |
3596 |
4118 |
5000 |
| MPa |
17,2 |
19,3 |
21,7 |
24,8 |
28,4 |
34,5 |
| ●Эксплуатационные данные высчитаны |
к 220 вечера. |
Детали насоса грязи буровой вышки W-440
Рамка
Рамки машины сварены со стальными пластинами и обработаны к
исключите стресс после сваривать, поэтому. Усиленные плиты на местах
кривошина и главного подшипника так, что они будут иметь хорошие жесткость и прочность.
Кривошин
Кривошин в сбалансированной структуре со сваренными выкованными частями. Оно
светлый и смогите работать ровно без вибрации. Обе стороны
кривошин оборудован с двух-выравнивать сферически подшипники ролика для обеспечения стабильности в деятельности и для того чтобы улучшить свою величину наибольшей допускаемой нагрузки на опору.
Вал шестерни
Оно сделано легированной стали кузницы, шевронные шестерни (интеграл) подвергается механической обработке
на вале и ем принимает среднетвердую поверхность зуба. Вал
расширение на оба концы, где шкивы или цепные шкивы колокола могут быть установлены.
Крейцкопф
Крейцкопф сделан цельного бросания с узелковым литым железом, поэтому
крейцкопф имеет хорошее сопротивление ссадины. Структура верхнего и нижнего
наведение принято для крейцкопфов для того чтобы отрегулировать концентричность мимо
добавление набивки на нижнем наведении. Штанги расширения соединены
к крейцкопфам болтами с буртиком с отверстиями штыря, обеспечить
концентричность крейцкопфа и штаног расширения. Упаковка принимает
структура запечатывания двойного слоя, которая осуществляет хорошее представление уплотнения.

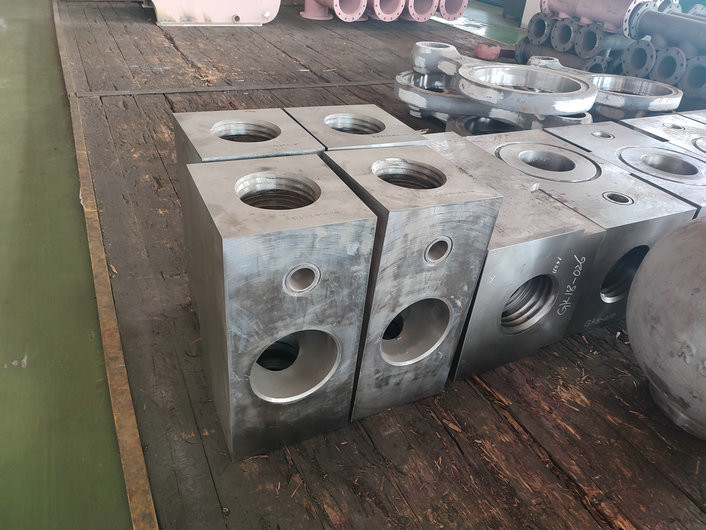

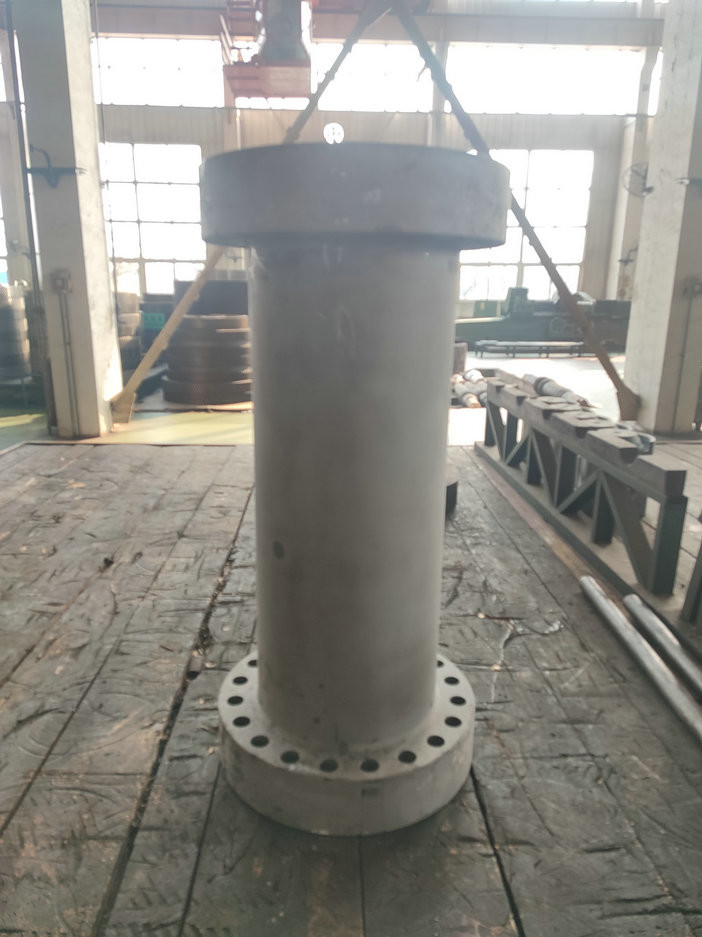

Жидкий цилиндр
Цилиндр сделан из легированной стали кузницы и принимает прям-путь
структура. Гидравлический цилиндр имеют небольшой размер и высокообъемное
эффективность. Поверхность цилиндра обработана химическим осаждением металла в ordtoase коррозионная устойчивость. 3 гидравлических цилиндра a
насос заменим.
Вкладыш
(500HP) насосы W440/446 имеют такой же вкладыш O.D. Вкладыши
установленный плотно на конечной грани гидравлического цилиндра путем использование прямоугольности
покрывать и болты. Герметизировать между вкладышем и гидравлическим цилиндром
осуществленный прямоугольными резиновыми набивками.
Система смазки
Насос принимает, который принудили смазку. В масляном баке, масло шестерни
насос, который передает масло давления наведению крейцкопфов так же, как
подшипники, осуществить, который принудили смазку и охлаждать.
Распыляя система
Оно принимает с электроприводом распыляя систему
